D341X型法兰软密封蝶阀 产品概述

   D341X法兰式中线软密封衬胶蝶阀，综合了偏心法兰蝶阀和中线对夹蝶阀的部分优点，填补了偏心法兰蝶阀与中线对夹蝶阀之间的一块空白。阀体内腔过流部分采用硫化衬胶设计，阀体阀座结合为一整体，具有良好的密封性能。可广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中，具有良好的调节和截流性能。

D341X型法兰软密封蝶阀 产品特点

●  轴板无销连接、结构紧凑，法兰连接，安装便捷
●  90°启闭，蜗轮传动，操作扭矩小
●  双向密封，性能优良，零件加工性能优越
●  流量特性趋于直线，调节性能好
●  密封副材料可供选择多，可供用户选择
●  阀门可用于管端作放空阀用，性能可靠
●  阀座、阀体有机地结合为一体，使阀门具有较长的使用寿命

D341X型法兰软密封蝶阀 采用标准

D341X型法兰软密封蝶阀 性能参数

D341X型法兰软密封蝶阀 零部件可选材料

D341X型法兰软密封蝶阀 主要外形尺寸

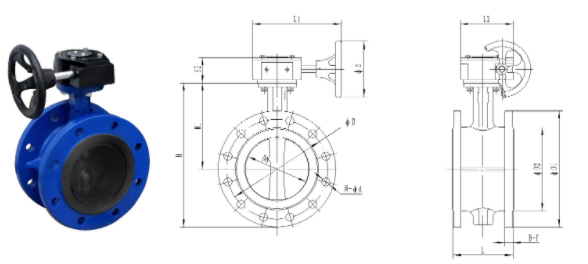

● 单级蜗轮双法兰蝶阀外形尺寸 DN50-DN400

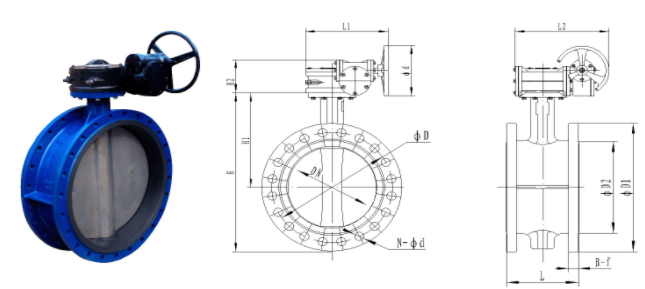

● 双级蜗轮双法兰蝶阀外形尺寸 DN450-DN1000

D341X型法兰软密封蝶阀 安装注意事项

1、管道对夹法兰标准必须与蝶阀标准相符；

2、使用安装前应检查使用条件是否与本蝶阀性能相符；

3、安装前应先清理阀门内腔与密封面，不许有污物杂物附着；

4、阀座两端突出阀体端面作为法兰密封垫，蝶阀安装时无需再加密封垫；

5、本蝶阀可以安装在水平、垂直及任意角度的管道上，并可双向使用；

6、蝶阀不得安装于管道拐角处，不允许倒立安装；

7、安装时蝶阀必须处于关闭位置，确保蝶板不与管道法兰等碰撞；

8、确认法兰焊接无误，蝶阀装上后不允许再焊法兰，以免烫伤橡胶件和防腐覆层；

9、蝶阀如发生启闭失常，应查明原因，排除故障，不得利用敲、砸、撬和手柄接杆加长臂等方法强行启闭。
