挡板门

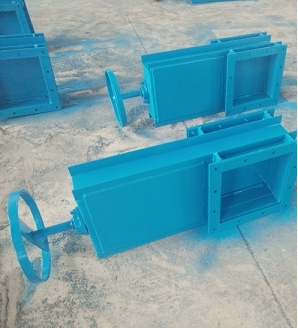

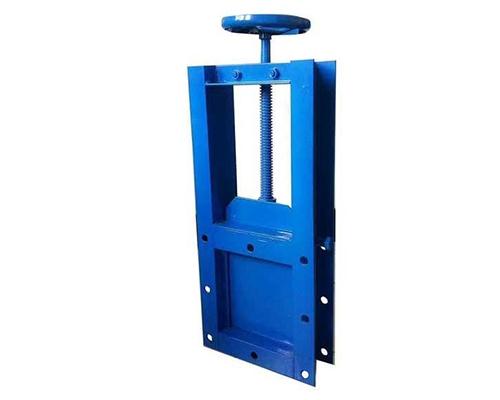

烟气插板门
烟气插板门

烟气插板门

更新时间:2021-03-10 产品热度:2754
产品类型:挡板门
1.型号表示方法:
气动隔绝门 QSGM-(型号)-W(宽度)×H(高度)
2.安装位置:水平风道、垂直风道、倾斜风道。
3.流通介质:冷、热空气。
4.设计耐压:0.35MPa
5.设计耐温:≤400℃
6.气源:气源 压缩空气0.4MPa-0.8MPa
电源 交流~220V/50Hz
订购电话:0523-8077 0187,13641586723

上一篇:插板门

下一篇:单百叶挡板门

产品详情
浩润达产品,性能突出,质量可靠!

一.产品概述
双插板式气动隔绝门适用于锅炉冷、热风道或烟道需要关断隔绝的场合。如:磨煤机进口风道,用于阻断进入磨煤机的热风。它是我公司结合同类产品结构自行设计开发的一种新型产品,它利用启闭气缸工作来实现门板的启闭和锁紧作用,从而来隔绝工作介质。该产品工作可靠、启闭灵活、密封严密,是火电厂锅炉系统中的重要辅机配套设备。该设备在高温状态下工作可靠、启闭灵活、关断严密(可通过密封风保证零泄漏)且强度高,刚性好,坚固耐用。本公司是火电厂锅炉辅机配套的专业生产商,产品目前已广泛应用于全国各大火力发电厂。
二.结构简介
双插板式气动隔绝门主要由门框、门座、门板、密封装置、启闭机构、气缸等部分组成。门框、门座和门板均采用型腔结构,整体热处理后精加工成形确保设备无热变形,专用密封装置确保门板前后无内漏轴颈处无外漏,从而实现真正意义上的100%密封。
1.双插板式气动隔绝门插板的启闭驱动机构锁紧机构设计成一体。
气动隔绝门随设备提供一台就地控制箱,隔绝门可现场就地操作,也可实现远方操作控制。
2.双插板式气动隔绝门的插板组装后进行整体退火处理,并对插板的密封面和门座的密封面进行车铣切屑加工。
 确保插板表面具有较高的平面度要求,保证关断严密无泄漏。
 3.经过热处理和切屑加工的插板表面安装有环形的封闭状密封盘根条。
密封盘根条高度可以根据插板锁紧时密封面接触不均匀间隙进行微量调整,直至密封严密无泄漏。隔绝门插板关断后无内泄漏,设计传动兼锁紧机构动作对插板进行锁紧实现隔绝门关断零泄漏。
采用使用性能非常可靠的耐高温镍丝碳素纤维盘根条。。
4.双插板式隔绝门的插板开启后位于另一侧密闭的检修室内。
6.气缸设置在风道外侧,且便于维护保养。气缸活塞杆伸出门框处设计有专门的密封座,无外泄漏。
7.双插板式气动隔绝门插板开启或关闭通过插板上的导轮或滚轮限制在轨导内运行,采用优化设计方案,插板移动平稳可靠。
8.双插板式隔绝门可以远距离操作或程序控制,有利于实现流程自动化。
9.气动隔绝门的气动装置采用外置式限位行程开关。
气缸与隔绝门安装调试后出厂。出厂前已对气动隔绝门上的外置式限位开关进行调整到位,用户只需通入电源和气源即能使气动隔绝门正常动作。
10.双插板式气动隔绝门与管道的连接方式,有法兰螺栓连接、插入反法兰焊连接或直接对焊连接。


三.订货需知
双插板式气动隔绝门规格中的宽(W)、高(H)或内径(D)是指门框的内径尺寸,长度(L)是指气动隔绝门两安装法兰面间的长度尺寸。可按用户要求设计气动隔绝门的宽(W)、高(H)或内径(D)及长(L)的尺寸。气动隔绝门在订货时须提出使用工况参数:
 1、接口尺寸,工作介质
2、最高工作压力(P)Pa,最高工作温度(t)℃
3、管路方向(水平/垂直/倾斜)
4、门板开启方向,要求启闭速度
5、安装位置(室内/室外)
6、与管道间的连接方式(焊接/法兰连接)
