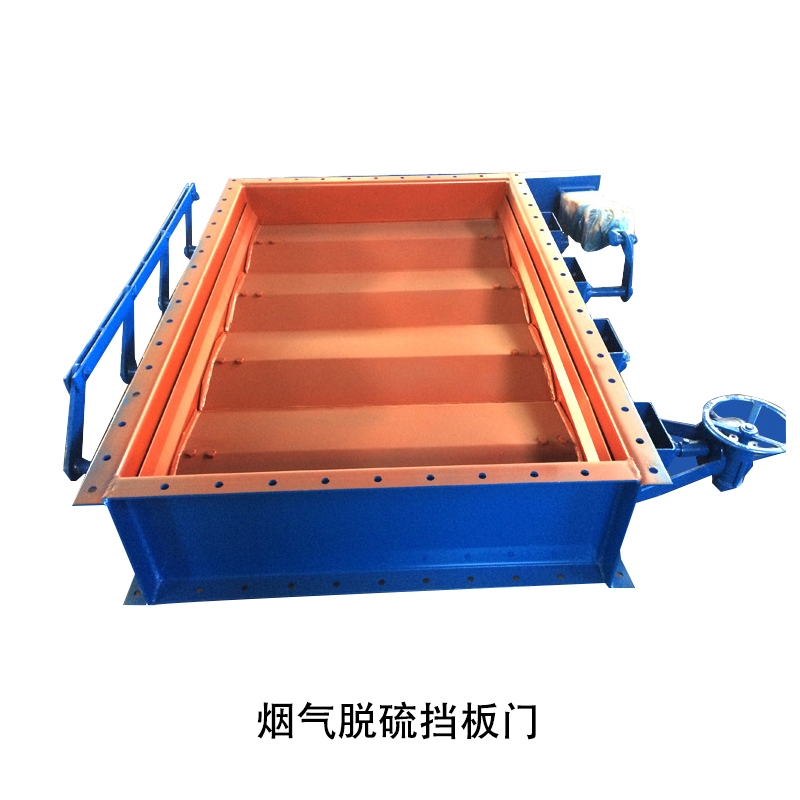

调节式挡板门叶片采用钢板模压成形

时间:2021-08-31   访问量:1061

调节式挡板门叶片采用钢板模压成形或铸造成形,截面流线形叶片确保介质压损极小,框架采用钢板模压成形、型钢焊接成形或铸造成形,供货范围详见相关技术协议设备安装设备按整体出厂和分段运输出厂二种。对于分段运输至现场的设备由我方负责现场拼焊,需方提供起吊、拼装平台等便利。挡板门与烟道法兰螺栓联接、设备就位应保持挡板叶片的水平和框架整体的水平(或垂直)挡板门现场安装螺栓连接后空载带电试转、无误后焊接。设备的维护和保养挡板门轴承在第一次加注黄油后,可以不再加油,因为轴承为自润滑轴承。

调节式挡板门常用于电厂或其它行业中的烟管、风道中做截流介质用,风门启闭角度90℃,风道挡板门或烟道挡板门,挡板门具有全开全关两个功能,使系统某一管路介质全部流通或关闭,挡板门采用了国外先进技术并吸取了同类型产品的优点,结合了众多用户的使用经验及反馈信息。产品特点:工艺先进,开启灵活,密封严密,规格齐全,非标来图加工。方风门使用介质温度不得超过400℃。风门本身均不带任何传动装置,可按需要选取,手动、电动、气动三种。 电动执行器应按电动执行器厂家提供的样本要求定期加润滑油。挡板门发现异声和其它现象应及时检查,必要时可以通知我方来人处理挡板门关闭状态时,为防误操作应加锁定销,但千万别忘在开门前把锁定销拔出,出厂时处于锁定状态(每台两个锁定销)。定期检查外接行程开关是否正常。质保期内出现质量问题(非误操作所致)有我方免费处理整个寿命期内,长期提供服务和以优惠价提供备品备件设备保管和堆放设备运抵现场至安装前、电机、行程开关等电气件应密封包装不锈钢材质应避免与碳钢混压。框架叠放、多不超过二层。叶片与主轴之间采用专用紧固件连接,关闭挡板风门安装在管道上后,叶片关闭时,其前后的密封率可达99%以上,可以拆卸任何部件,并保证在工作状态下可以方便地检修或更换部件。 挡板门根据形状可分为方形关闭挡板门和圆形关闭挡板门,根据制造工艺可分为铸造式关闭挡板门和焊接式关闭挡板门,根据驱动方式可分为手动关闭挡板门、电动关闭挡板门和气动关闭挡板门,根据材质可分为铸铁关闭挡板门、碳钢关闭挡板门、不锈钢关闭挡板门和镍基合金关闭挡板门。

调节式挡板门常用于电厂或其它行业中的烟管、风道中做截流介质用,风门启闭角度90℃,风道挡板门或烟道挡板门,挡板门具有全开全关两个功能,使系统某一管路介质全部流通或关闭,挡板门采用了国外先进技术并吸取了同类型产品的优点,结合了众多用户的使用经验及反馈信息。产品特点:工艺先进,开启灵活,密封严密,规格齐全,非标来图加工。方风门使用介质温度不得超过400℃。风门本身均不带任何传动装置,可按需要选取,手动、电动、气动三种。

完整的调节风门一般由挡板门本体,电动(或气动)执行机构、密封空气入口阀、风机、电加热器、控制系统及相关管路附件组成(具体供货范围由供需双方确定)。挡板门结构组成  挡板门由以下结构组成门框门板密封片轴封装置轴承装置连杆机构电动(气动)执行机构密封空气入口阀、定位装置排气、测压管等  三、挡板的结构原理挡板门为双层叶片结构,每个挡板叶片四周设有不锈钢密封片。当挡板门关闭时,在双层叶片间注入密封空气,以达到有效隔绝前后介质的目的。挡板的启闭靠电动(或气动)执行器通过连杆机构来执行,连杆机构为球关节,保证转动无空行程设有开关定位连锁装置及外接位行程开关,保证动作的可靠和有效预防误操作。主要技术参数和供货范围挡板门的技术参数详见相关合同的技术协议密封空气基本参数:压力大于介质压力500Pa,温度约100℃。

src=http___www.jsmn666.com_data_images_product_thumb_20190906205749_496.jpg&refer=http___www.jsmn666.jpg
